1. 제품 특징
1) 화염 신호의 5파장 측정으로 화염검출 5중화 실현
2) 화염 온도 측정이 가능함.
3) 저열량탄 공급량 min~max까지 Coal화염 점,소화 구별 확실
4) 검출목적 버너의 다중 광 파장 비율 및 근접 버너의
배경 화염신호 제거에 의한 화염 검출(Quality 연산)
5) 제어 PANEL의 취부형태에 따라 19인치 3U Sub rack Type(HMI모니터링 설비 적용 가능) 및
Base Mount Type으로 선택가능
6) 실시간 연소 특성 분석 및 고장진단이 가능한 DB, 트렌드, 이벤트 등의 HMI 모니터링 기능 제공

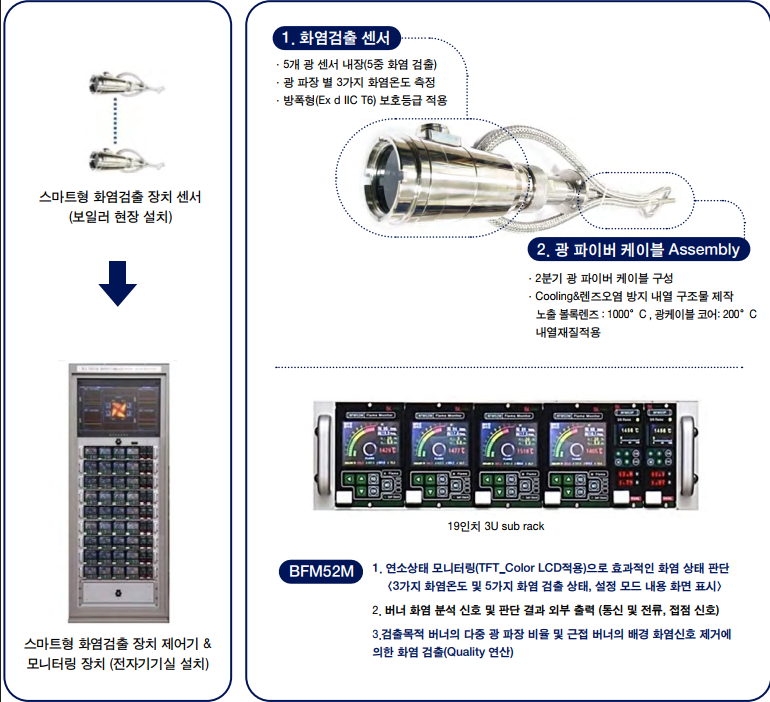

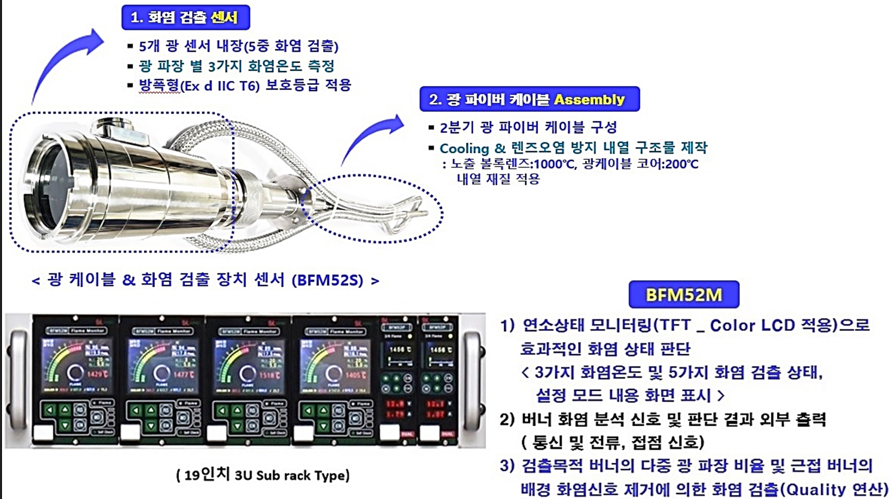

[1]. 스마트 형 화염 검출 센서
방폭 인증제품으로 내구성이 뛰어나며, 기존과 달리 화염의 5가지 파장을 검출할 수 있는 광학장치를 구비하여 미분탄 버너 화염신호를 측정할 수 있는 스마트형 화염 검출 센서.
○ Case구조(재질) 및 등급 : 재질(SUS304),
방폭(Ex d IIC T6) 인증제품
○ Sensor Case Dimension : 79Φ x 195mm
○ 구성 : 디스플레이 보드, 메인보드, POWER 보드
○ 화염 파장 감지범위 : UVL(330~440nm), 3Color(R, G, B)
NIR(330~1000nm)
○ Power Consumption :12VDC, 2W
○ 주위온도 : -20 ~65℃(Max. 70℃)
○ Cooling : Ambient Air Supply
○ Mounting : Fiber Optic Cable(광케이블) 결합 Type
2) Fiber Optic Cable(광케이블) Assembly
○ 내열용 Fiber Optic 적용
: 내열온도(Cooling Air 공급, 50℃이하) 400℃ Max
○ Fiber Optic Type
: 1Input 2분기(Glass 3ØBundle2,4.3ØBundle1)
○ Fiber Optic 보호용 Flexible Tube
: SUS304 8Ø, L=Appx.2667mm
○ Plano Convex Lens : Quartz 15Ø
2. 제품 구성
1. 모델명 : BFM52S
2. 용도 : 5파장 화염 신호 검출 및 화염 온도 연산
3.1 1 SET 자재구성 : 875만원
(1) 화염 검출장치 센서( BFM52S ) 1 EA
(1 EA당 430만원)
(2) Fiber Optic Cable(광케이블) Assembly 1 EA
(1 EA당 420만원)
(3) 외장 Flexible Hose Ass'y (5M) 1 EA
(1 EA 당 25만원)
4. 1 Set 가격 기준 : 총 875만원
** 명시한 가격(VAT 별도)들은 희망가격입니다
[2]. 화염온도 측정이 가능한 스마트형 화염 검출 장치 - 제어기 부분
1. 모델명 : BFM52M
2. 용도 : Coal화염 점소화 구별 및 연소 상태 특성 분석
3.1 1 SET 자재구성 : 2590만원
(1) 제어보드 4 EA ( 560만원 * 4 = 2240만원 )
(1 EA당 560만원)
** Base Mount 타입 가격 : 560만원
(2) 2/4&파워보드 2 EA ( 160만원 * 2 = 320만원 )
(1 EA당 160만원)
(3) 마더보드(통신보드 포함) 1 EA (1 EA 당 130만원)
(4) HMI 모니터링 설비(HMI520EQ)(희망가격 : 600만원 * 1 Elv.)
* 600만원이란 가격은 산업용 일체형 컴퓨터(Hardware) + 내부 HMI 프로그램(Software)을 1 Elv.(1~4코너) 당으로 책정한 형식적인 기준 가격입니다.
(세부품명번호 : 9999991003)(물품식별번호 : 22736336)
( 혁신제품 인증서에 등록되어 있음.)
( 확인 방법 : 첨부된 혁신제품 인증서 확인, 제품 규격서 참조)
( 목록정보시스템 -> 통합검색에서 융복합화염감지기, 에스텍, 화염온도측정및검출장치 검색)
4. 가격 기준 : BFM52M 1 SET(희망가격 : 2590만원) + HMI모니터링 설비(희망가격 : 600만원 * 1 Elv.)
** 명시한 가격(VAT 별도)들은 희망가격입니다.
