Ⅰ. 제품의 개요
다중이용시설의 출입구에 설치하여 출입자의 신발바닥에 묻어오는 미세먼지 등 각종 오염물질을 흡입하여 실내유입을 차단하고 살균 ‧ 여과하여 깨끗한 공기를 방출함으로써 실내공기의 오염을 방지하고 쾌적한 실내공기질을 유지하는 목적으로 사용하는 장치
Ⅱ. 제품의 용도
◾ 출입자의 신발을 통해 외부에서 실내로 유입되는 미세먼지, 이물질, 세균 등 각종 유해물질을 흡입하여 실내 유입을 차단함으로써, 실내 공기 오염을 방지하기 위한 제품
◾ 다중 이용 공공기관 등 : 실내 공기질 관리, 초미세먼지(PM2.5, PM10) 관리

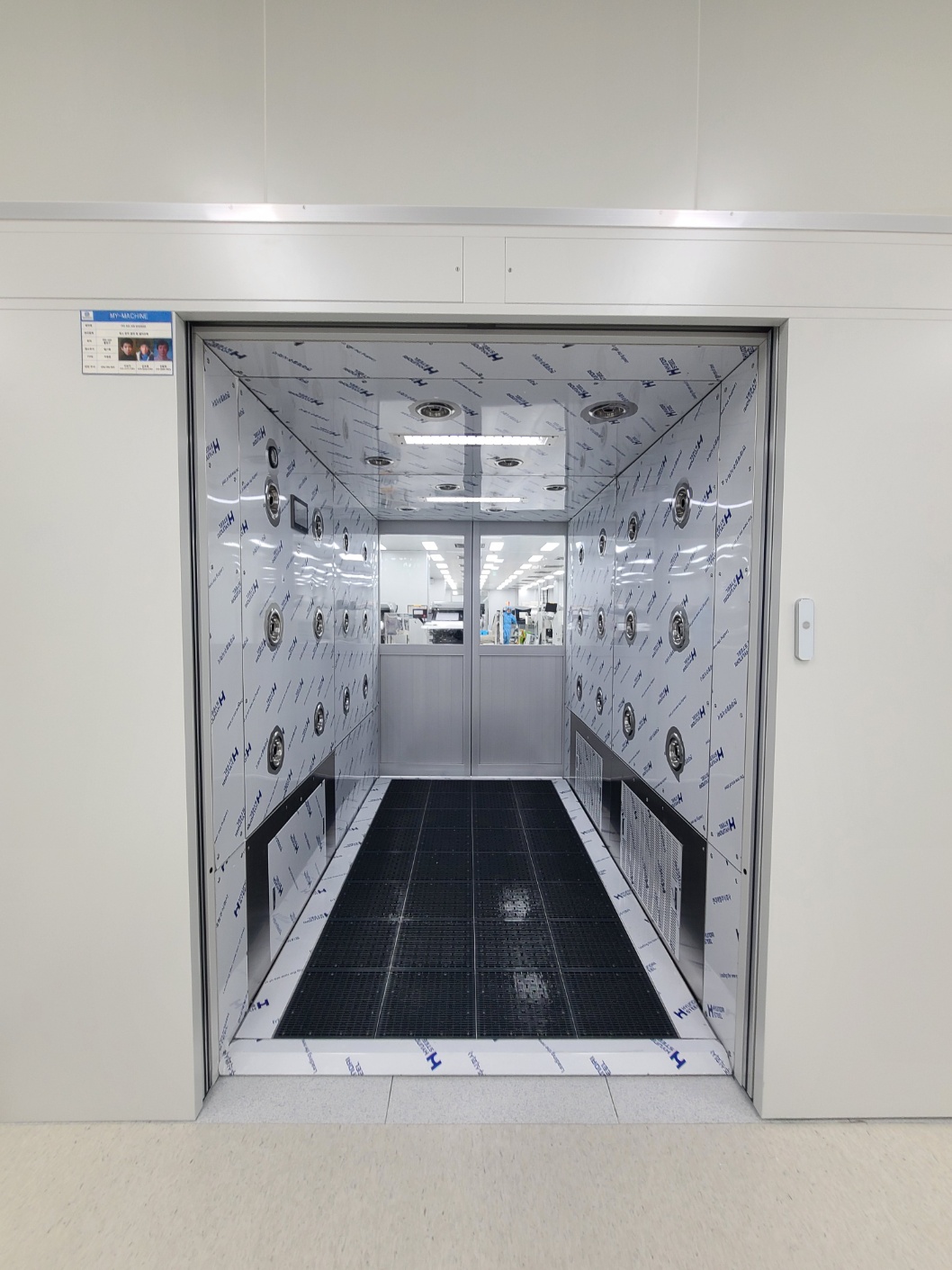

◾ 클린룸을 갖춘 산업계 등 : 제품 불량률 감소 및 위생관리
◾ 공항 입국장, 병원 등 : 병원균 유입차단
◾ 일반 상업시설, 아파트 등 : 실내 공기 오염방지, 생활 환경 유지개선
Ⅲ. 제품의 기능
◾ 신발바닥의 미세먼지 및 오염원을 흡입매트에서 진공압력으로 흡입하여 실내유입을 방지하는 기능 (흡입 기능)
◾ 흡입된 먼지와 유해물질을 포집하고 여과하여 깨끗한 공기를 배출함으로써 깨끗하고 쾌적한 실내공기질을 유지하는 기능 (깨끗한 실내공기질 유지 기능)
◾ 사이클론을 통해 일정크기 이상의 먼지와 유해물질을 포집시켜, 필터의 교체주기를 연장시키는 경제성을 가진 제품
◾ 흡입매트의 모듈격자 구조로 분해, 조립, 확장이 용이하여 설치 및 사용자의 유지관리 및 비용절감이 가능한 제품
◾ 10인치 LCD모니터 장착 및 UV 살균기능 내장 제품
Ⅳ. 적용 기술 및 기반특허
◾ 특허청에서 평가된 SMART 특허분석 결과 기술부분 AA등급으로 기술 상위 우수 제품으로 평가
◾ 특허를 기반으로 중소벤처기업부 성능인증, ISO 품질인증, 의무인증 등 각종 인증을 통해 기술 및 품질인증을 마친 제품
◾ 국민의 건강과 환경에 효과적으로 기여 할 수 있도록 최고의 품질과 기술을 보유하고 있음
Ⅴ. 기술 특징 및 혁신성
◾ 모듈격자식 진공 흡입매트는 대체 불가한 기술특허로, 진공 흡입매트를 오랫동안 사용할 수 있는 가장 중요한 핵심 기술
◾ 흡입핀이 파손된 경우 핀 만 바로 교체, 모듈격자식 매트의 가장 큰 장점은 누구든지 A/S를 쉽게 할 수 있는 용이성 임
◾ 격자식 구조로써 먼지가 상판에 남지않고 아래로 떨어져 흡입되므로, 흡입매트를 현장 적용시 가장 효과적인 구동을 제공
◾ 흡입매트 구조의 혁신성
① 격자구조의 모듈식 흡입매트로 파손부만 교체(매트의 일부 파손 시 전체를 교체해야 하는 일체형의 단점을 개선)
② 상판+중판으로 구성된 모듈 구조와 중판에 위치한 흡입구조로 흡입률 개선
③ 흡입구가 중판에 위치함으로써 흡입구가 상판에 위치할 때 보다 흡입력이 미치는 범위가 넓어져 기존제품 보다 흡입률이 높고 잔여먼지의 비산
을 최소화 함

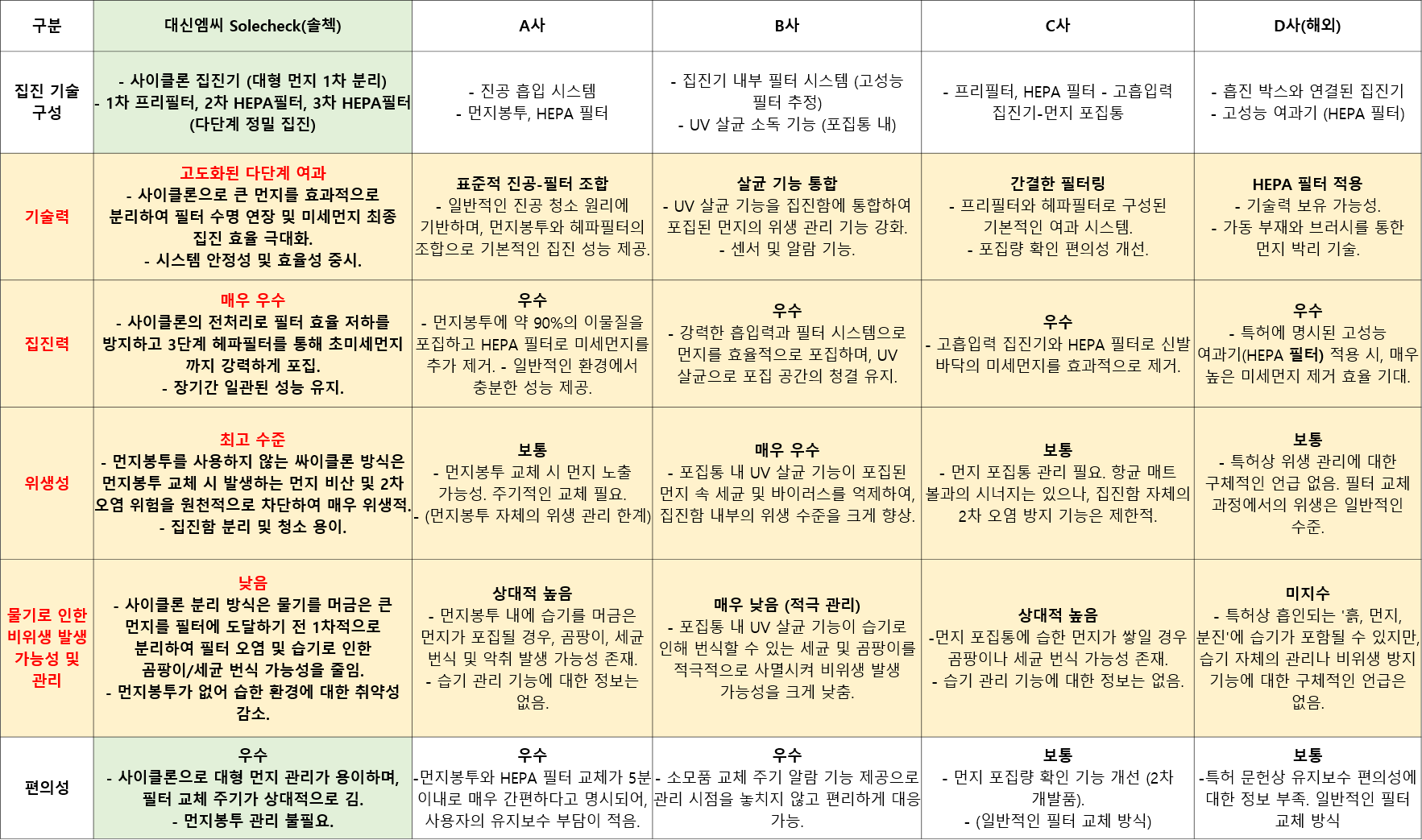

◾ 사이클론 집진함의 혁신성
① 1단계 : 사이클론 집진장치는 원심력으로 10㎛ 이상의 먼지 및 이물질(물기 포함)을 포집(사이클론 집진장치를 통한 배수 가능)
② 2단계 : 1차 필터는 이중필터로서 상단 프리필터(FIBER Filter), 하단 헤파필터(HEPA Filter)로 구성되어 사이클론을 통과한 이물질은 프리필터
(FIBER Filter) 여과 후 헤파필터(HEPA Filter)의 재여과로 헤파필터(HEPA Filter)의 수명을 연장할 수 있음
③ 3단계 : 2차 필터는 배출구에 장착하는 헤파필터(HEPA Filter)로 미세먼지 포집 기능을 함.(모터 발생 먼지 포집기능도 포함)
◾ 진공모터는 흡입력과 소음을 결정하는 중요한 부품으로 강력한 흡입력의 모터 채용(1.35kW, 타사 대비 우수)
◾ 흡입매트는 모듈셀 타입으로 손쉬운 유지보수의 편리성을 제공
Ⅵ. 신청제품의 품질우수성

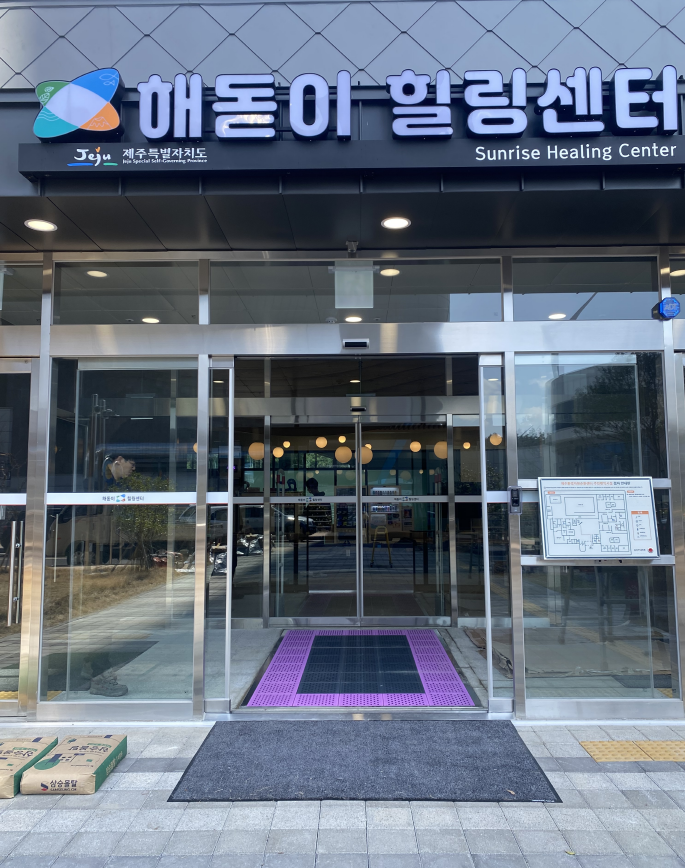

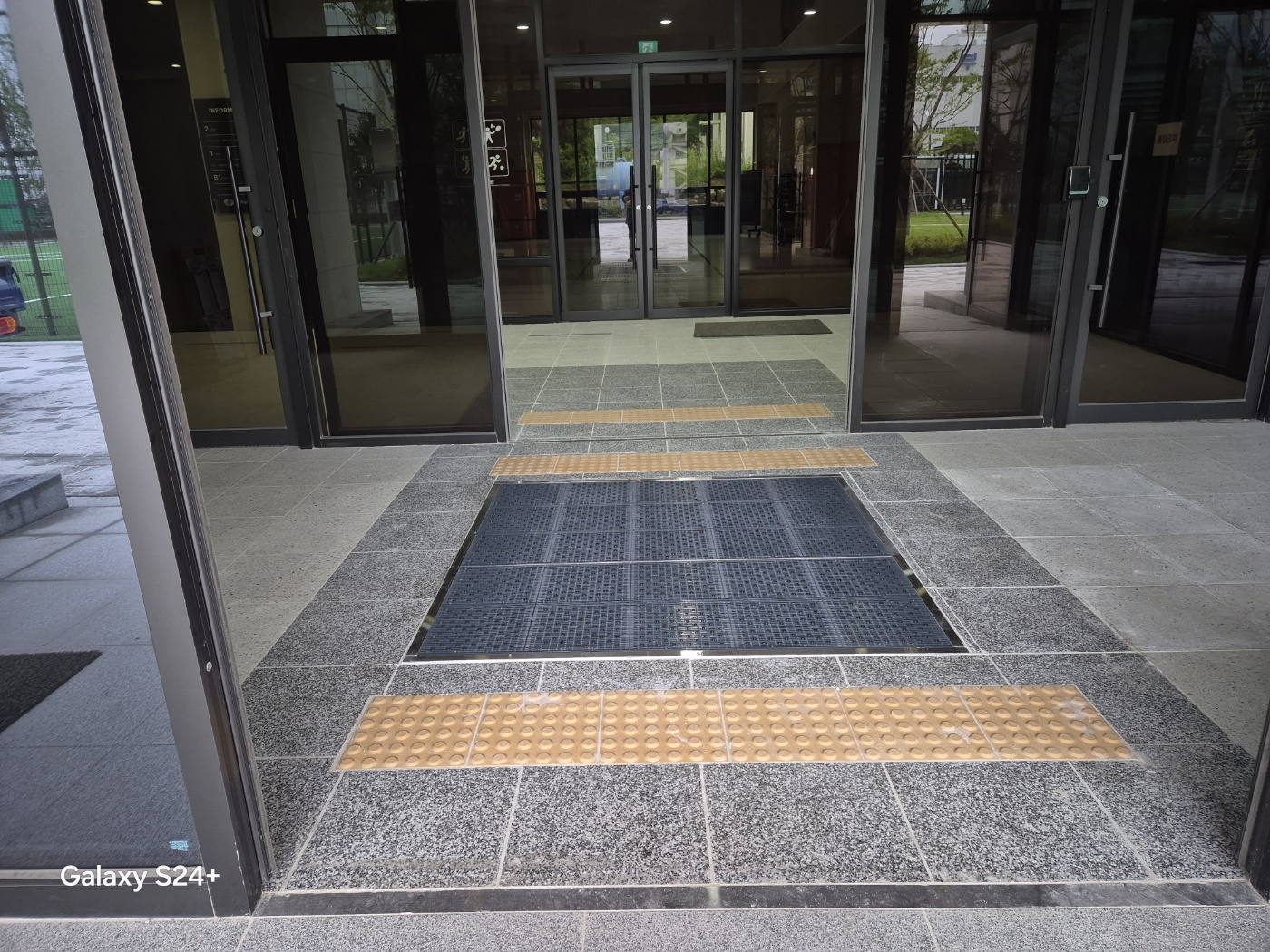

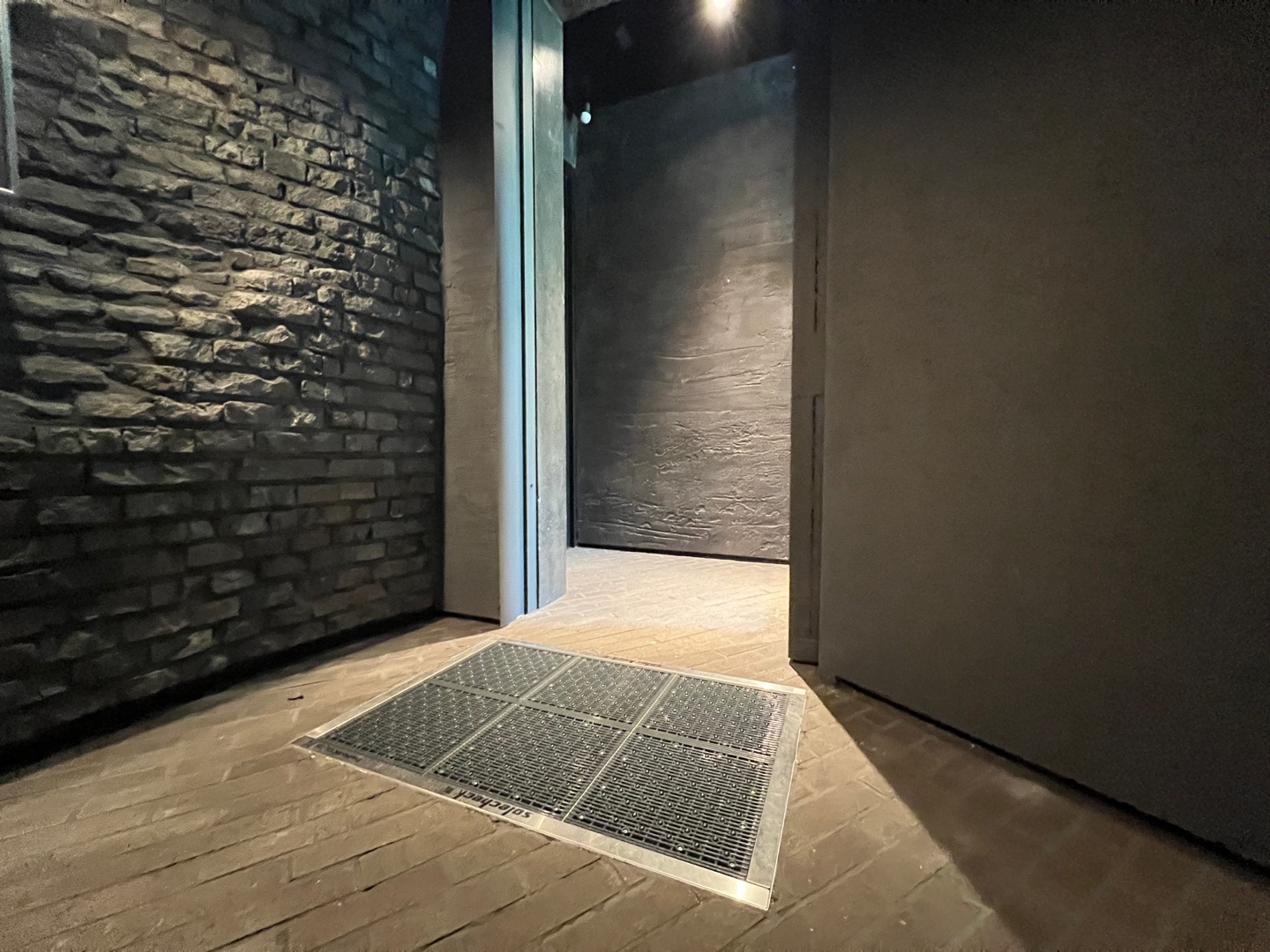

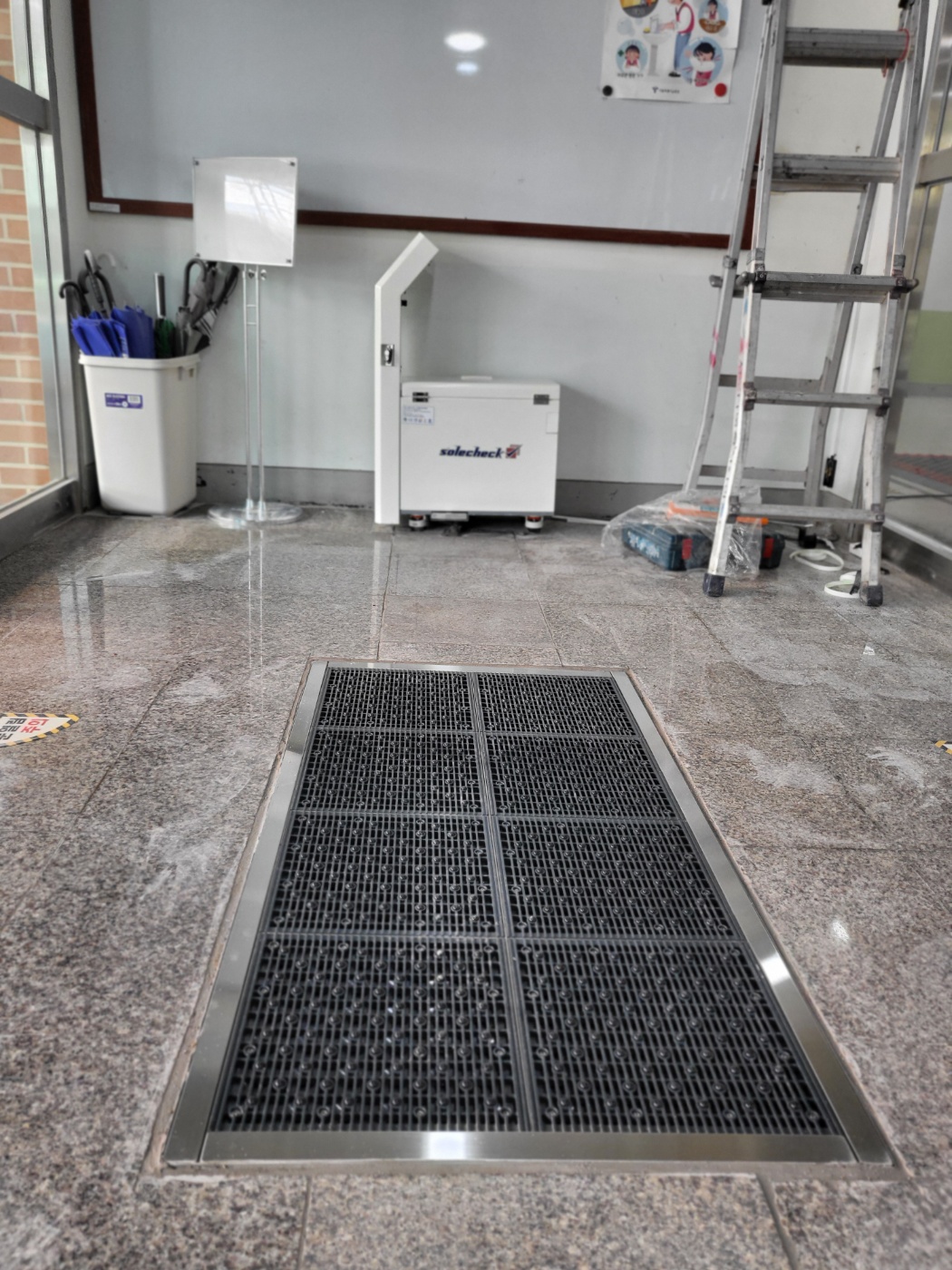

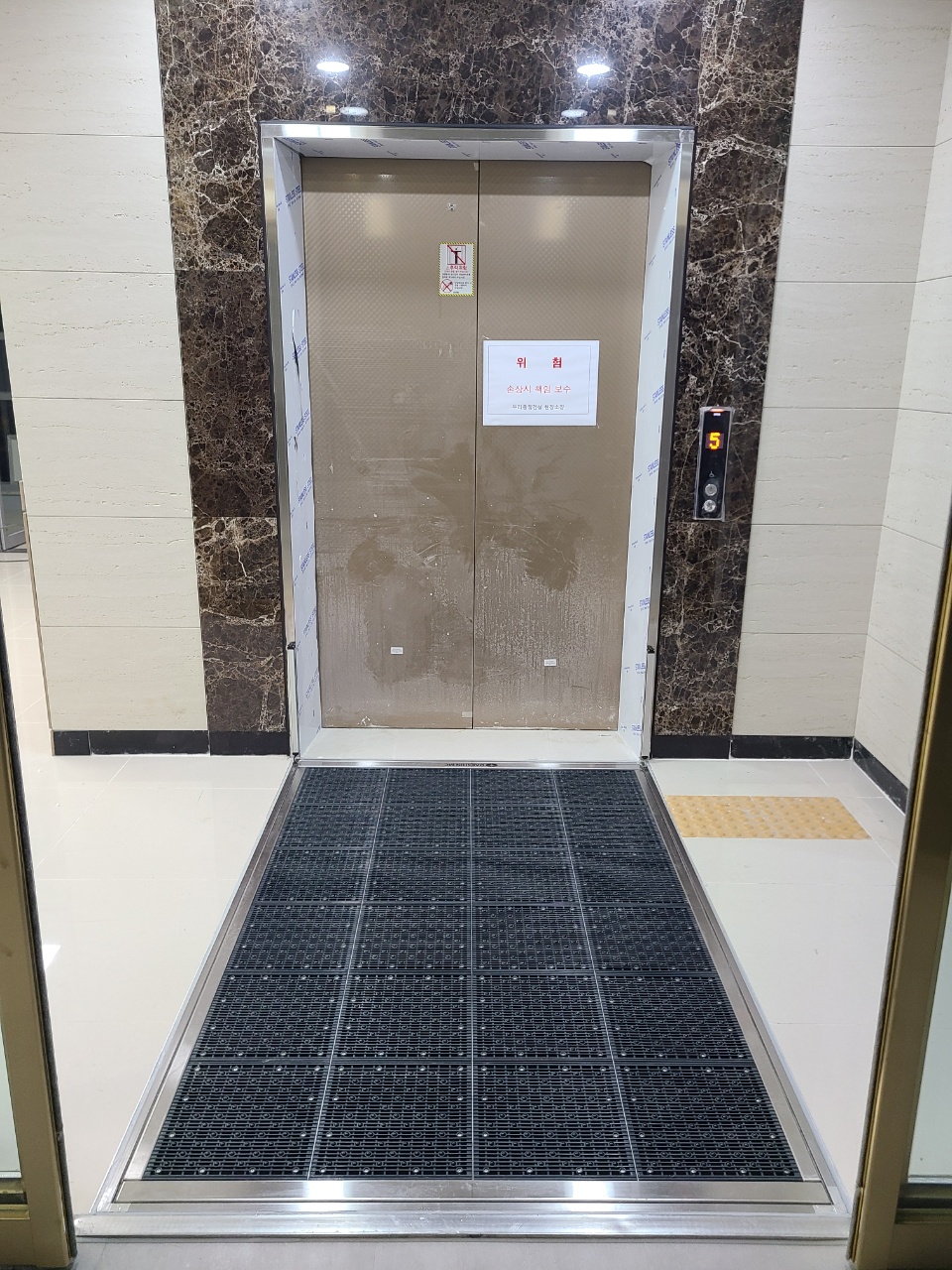

◾ 흡입매트는 모듈셀 구조로 다양한 공간에 배치가 가능하여 다중이용시설 출입구나 복도 등에 용이하게 설치 가능(색상 변경 적용 가능)
◾ 모듈셀은 부분적인 분해가 가능하여 세척 및 보수의 편리성을 제공
◾ 흡입되는 공기의 통로를 다 갈래로 분기하여 흡입홀 개방시 효과적인 먼지 흡입력 완비
◾ 흡입매트 내 공간부가 형성되어 한번 흡입된 먼지나 이물질은 외부로 다시 배출되는 것을 방지하여 외부의 바람이나 충격으로 실내에 먼지가 비산
하는 것을 방지할 수 있음
◾ 1차 집진장치는 집진기능의 효율성이 높은 원심력을 이용하는 사이클론형이며, 10㎛ 이상의 이물질(물기 포함)을 95% 이상 포집함으로써 1차 필
터의 부담을 줄여 헤파필터의 수명을 연장하는 경제적 효과 보유
◾ 입자크기 1㎛ 까지 여과가 가능 한 헤파필터를 장착하여 미세먼지와 세균, 곰팡이 등 99.37%까지 여과
◾ 기존제품 대비 우수한 부품‧재질의 원부자재를 사용하여 최고의 품질, 내구성, 가격 경쟁력 확보
