인증기술(제품)

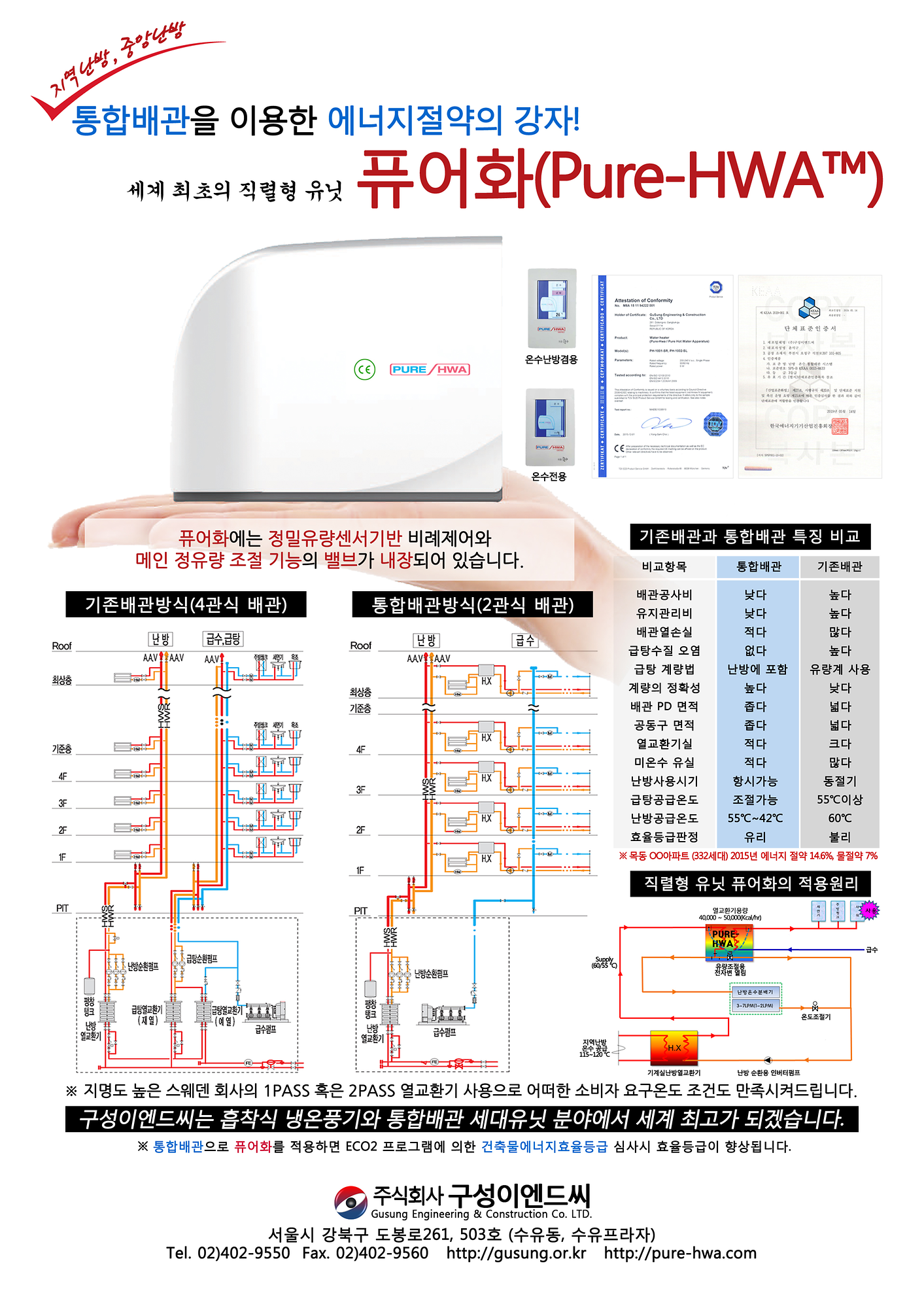

통합배관용 직렬형 세대급탕유닛

인증기관
한국토지주택공사
인증(등록)번호
SOC-LH-2020-1-0048
혁신기술지정여부
미지정
규격
급탕용량: 50,000 kcal/h, 23.8 lpm@(In 5℃/Out 45℃), 220V 60Hz, 5 kW, 5.3 kg, 20A
납품희망가
690,000원
민간 신축 및 개보수 시공실적

상계 에너지제로하우스, 호반 청라베르디움6차, 목동 우성아파트 외 4건

첨부파일

-

인증서 보기
관련자료
지역난방 등이 공급되는 기존 공동주택에서 <4배관 배관방식>은 난방과 급탕을 기계실 등에서 대형의 열교환기로 만들어 공유부 배관망을 통해 각 세대에 공급하는 방식입니다. 이 방식은 각각의 계통으로 난방과 급탕을 보내므로 배관 총길이가 길고, 공사비가 높아지며, 무엇보다 배관을 통한 에너지 손실이 심각한 수준입니다. 또한 급탕온수는 배관망에서 오염되고, 세대에서는 난방을 동절기에만 사용 가능한 방식입니다.

이에 비해, 신기술인 <통합배관 2배관 방식>은 통합 Main 열교환기, 통합 공급 배관, 그리고 사용된 온수를 반환하는 통합 회수배관으로 구성하여 세대에 공급된 난방온수의 열원으로 각 세대에 설치된 세대급탕유닛을 통해 집에 들어오는 급수를 순간적으로 열교환시켜 급탕온수를 만드는 시스템으로서, 유닛 내의 급탕 공급측에 설치된 유량트랜스포머와 온도센서(TS&FS)에 의해 감지된 유수흐름과 온도값을 확인해 온도조절밸브의 개도를 비례미적분(PID) 방식으로 급탕온도를 초정밀 제어하며 유닛의 난방 유입측에 설치된 유량트랜스포머에 의해 최대흐름량을 제어하여 각 세대에 유입되는 난방수의 과부족이 없이 시스템 밸런스가 정상적으로 유지되게 하는 정유량조절 겸용의 온도조절밸브가 구비된 직렬형 세대급탕유닛으로 급탕을 공급하는 시스템입니다.

기업 정보

기업명
(주)구성이엔드씨
사업자등록번호
106-81-68345
대표자명
윤석구
법인등록번호
110111-1408461
주소
서울특별시 강북구 도봉로 261 (수유동, 삼호아파트, 수유프라자) 503호
홈페이지
http://www.pure-hwa.com/
대표번호
02-402-9550
팩스번호
02-402-9560

심의자료

심의자료 없습니다.

키워드

키워드가 없습니다.

연관 추천 제품

연관 추천 제품이 없습니다.
